Подключение онлайн кассы Атол на платформе 5.0

Изменен: 23.05.2023 15:37:31

С начала 2020 года компания Атол выпустила новую технологическую платформу для своих устройств - платформа 5.0. Платформа включает более перспективные механизмы взаимодействия с устройствами. Устройства Атол выпущенные с 2021 года более не будут работать по старым протоколам. Менеджер оборудования Вет-Ассистент поддерживает данную платформу.

Установка драйвера устройства

Для подключения онлайн касс к компьютеру необходимо скачать и установить драйвер ДТО версии не ниже 10.8.0.0. Драйвер версии 10.9.0.0 и выше в настоящее время не поддерживается менеджером оборудования. Скачать драйвер можно

  1. С официального центра загрузок Атол по данной ссылке. В центре загрузок перейдите в раздел “Контрольно-кассовая техника”, затем выберите последнюю версию драйвера ККТ:image6 (1).png

  2. Либо драйвер можно скачать с нашего сайта

Скачайте архив на диск компьютера в любую папку и распакуйте архив.

Перейдите в папку с драйвером, в подпапке installer/exe выберите установочный файл согласно вашей операционной системе. В большинстве случаев это windows64.

image12 (1).png

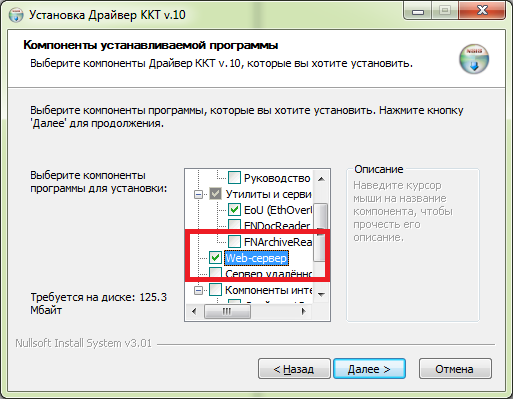

Запустится процесс установки драйвера. В процессе установки обязательно укажите галочку напротив компонента “Web-сервер”.

Веб-сервер Атол - это специальный компонент драйвера, который устанавливается на компьютер к которому подключена касса и обеспечивает взаимодействие с ней сторонних программ. Менеджер оборудования Вет-Ассистент использует данный сервер для работы с кассой.

image4 (1).png

Продолжите установку. В конце установки установите галочку “Настроить Web-сервер”

image7 (1).png

После завершения установки откроется веб-браузер в котором откроется страница настройки веб-сервера.

После установки драйвера необходимо отключить кассу от компьютера и заново ее подключить, или просто выключить и включить питание кассы через несколько секунд. Или подключить кассу к компьютеру если она не была подключена ранее. Также необходимо закрыть все программы использующие кассу, в частности “Менеджер оборудования Вет-Ассистент”.

После установки драйвера и переподключения кассы к компьютеру в диспетчере устройств windows должно появиться два COM порта с названием ATOL

image3 (1).png

Это косвенно свидетельствует, что драйвер установлен корректно и устройство успешно определяется как касса АТОЛ.

Далее можно переходить к настройкам Веб-сервера АТОЛ.

image8 (1).png

Необходимо добавить устройство, для этого нажмите кнопку “+ Добавить”.

image2 (1).png

Укажите произвольный идентификатор устройства (латиница) и произвольное название устройства, например “Касса Атол”.

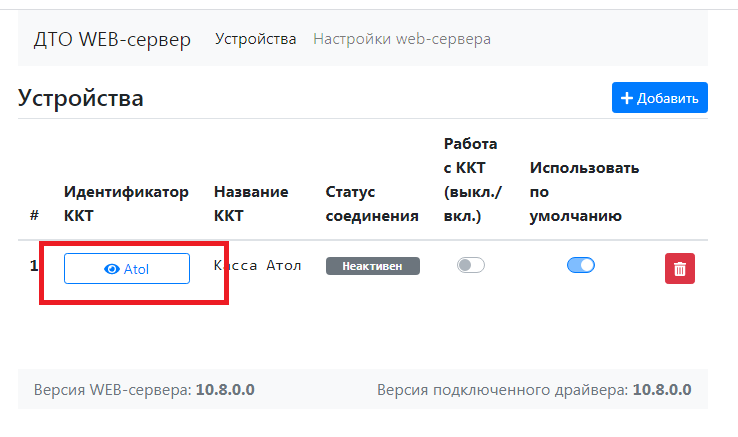

На следующем экране нажмите кнопку с названием кассы для настройки ее параметров:

image11 (1).png

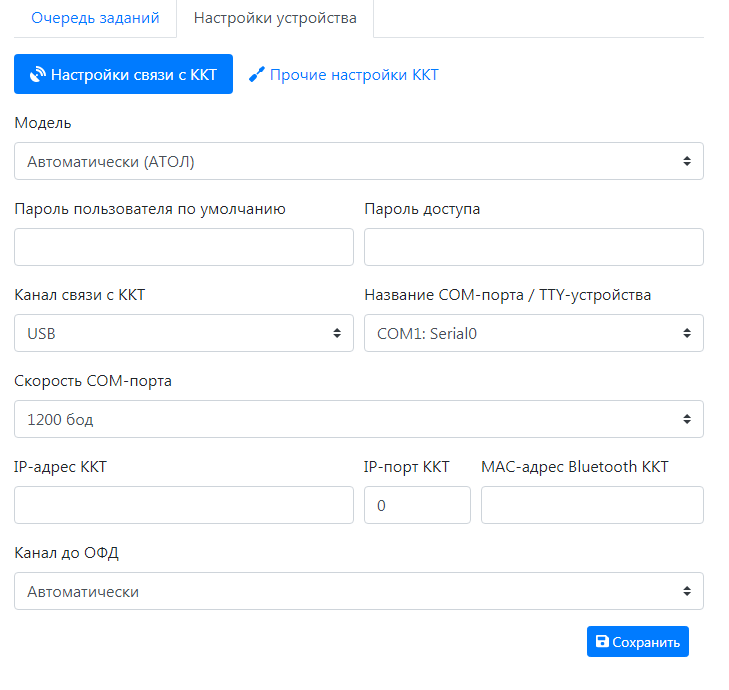

Откроется окно настройки параметров устройства:

image5 (1).png

В большинстве случаев канал связи с ккт можно установить USB, в отдельных случаях можно указать COM/VCOM, и дополнительно указать название COM порта к которому подключена касса:

image14 (1).png

Номера портов могут отличаться от указанных на картинке, выберите один из портов atol-usbcom-proxy. Касса использует два порта, укажите сначала один, если сервер в дальнейшем не сможет подключиться по указанному порту, укажите другой. Также укажите скорость COM-порта 115200 бод.

Канал до ОФД укажите “Автоматически”.

Нажмите кнопку Сохранить и перейдите в раздел “Устройства” через меню в верхней части окна настроек.

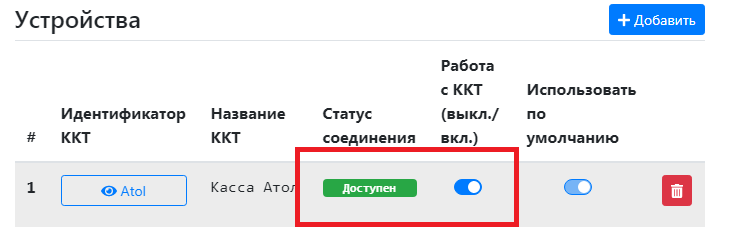

Включите переключатель “Работа с ККТ”. Если настройки верны, то статус соединения установится в “Доступен”. В случае ошибки установите другой COM порт или тип соединения.

image1 (1).png

Если соединение не устанавливается убедитесь, что все программы, которые могут “занять” COM порт закрыты, это относится и к Менеджеру устройств “Вет-Ассистент”.

Если соединение установить не получается обратитесь в техническую поддержку.

Если подключение выполнено успешно можно переходить к настройкам менеджера оборудования Вет-Ассистент и настройкам программы.

Как уже говорилось выше Веб-сервер Атол - компонент который позволяет сторонним программам взаимодействовать с кассой атол. В связи с этим сервер должен работать на компьютере постоянно. Он работает в фоновом режиме и никак н отображается на экране компьютера. Сервер запускается автоматически при старте компьютера и за этим нет необходимости следить. Однако если сервер принудительно остановить он не запуститься при следующем старте компьтера. Если связь с кассой потеряна это может быть в частности по тому, что сервер не запущен. Управление сервером осуществляется с помощью ярлыков в папке программ АТОЛ.

image13 (1).png

Настройка программы “Менеджер оборудования Вет-Ассистент”

Если ранее программа “Менеджер оборудования Вет-Ассистент” не была установлена и настроена установите программу согласно инструкции.

После установки и авторизации менеджера оборудования добавьте в его настройках новое устройство. Выберите тип устройства “Фискальный регистратор Атол Платформа 5.0 ДТО10”.

image9 (1).png


Укажите требуемые настройки:

image10 (2).png

Укажите название устройства в поле “Название”, например “Атол 11Ф Администратор” Желательно указать фамилию и ИНН как минимум одного кассира для отображения этих данных в чеках. Обязательно укажите систему налогообложения.

Сохраните настройки.

Добавьте периферийное устройство по схеме описанной в разделе Добавление периферийного устройства в подразделе Добавление устройства в программе "Вет-Ассистент".

Настройте работу с кассой согласно инструкции
