Mindray BC-2800 VET

Изменен: 13.12.2023 12:05:28

Подключение аппарата

Для получения данных с данного аппарата потребуется его непосредственное подключение к компьютеру подключенному к локальной сети.

Аппарат имеет два порта типа RS-232.

COM 1 -  используется для подключения принтера

COM 2 -  используется для передачи данных в лабораторную информационную систему.

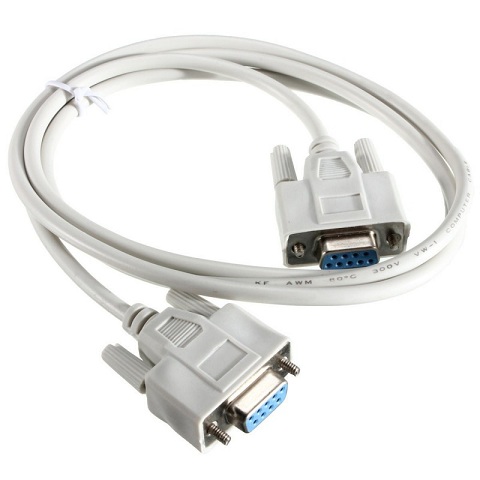

Для подключения можно использовать кабель типа нуль-модем с двумя разъемами типа RS-232.


В данном случае на компьютере должен быть доступен соответствующий разъем. Как правило это разъем типа DB-9.

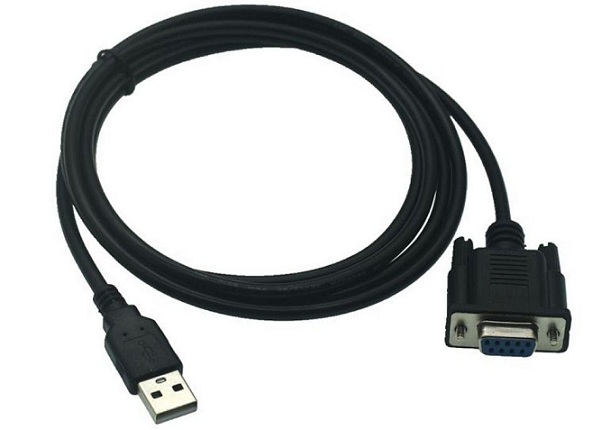

Либо можно воспользоваться адаптером COM-USB, в данном случае в аппарат включается разъем типа DB-9, а в компьютер включается разъем типа USB.



При использовании COM-USB адаптера необходимо установить соответствующий драйвер.

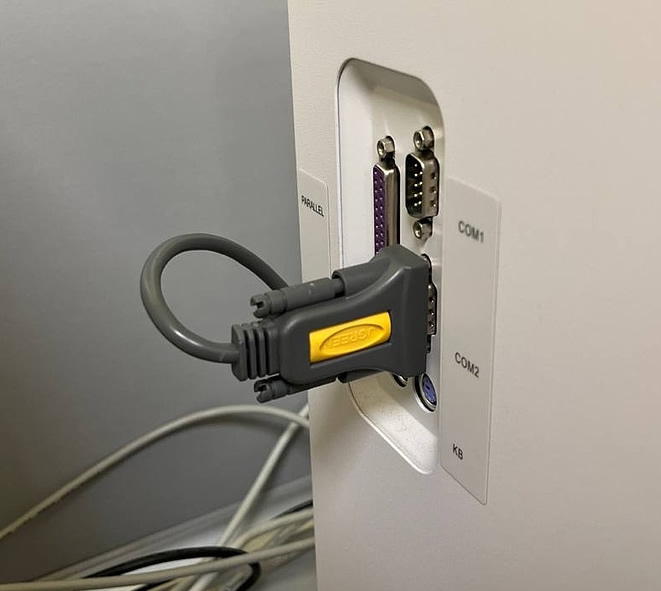

Соедините USB (или COM в зависимости от провода) порт компьютера с COM2 портом анализатора


Установите и авторизуйте программу "Менеджер оборудования Вет-Ассистент" на компьютер, к которому подключен аппарат согласно инструкции по установке и настройке.

В программе Менеджер оборудования добавьте устройство "Гематологический анализатор Mindray BC-2800 VET".

Задайте следующие настройки устройства:

  • Порт: укажите порт, к которому подключен аппарат на компьютере, например COM5
  • Скорость передачи данных: 9600
  • Бит данных: 7
  • Стоп бит: 1
  • Четность: Odd

Данные настройки должны соответствовать настройкам аппарата.

Настройка аппарата

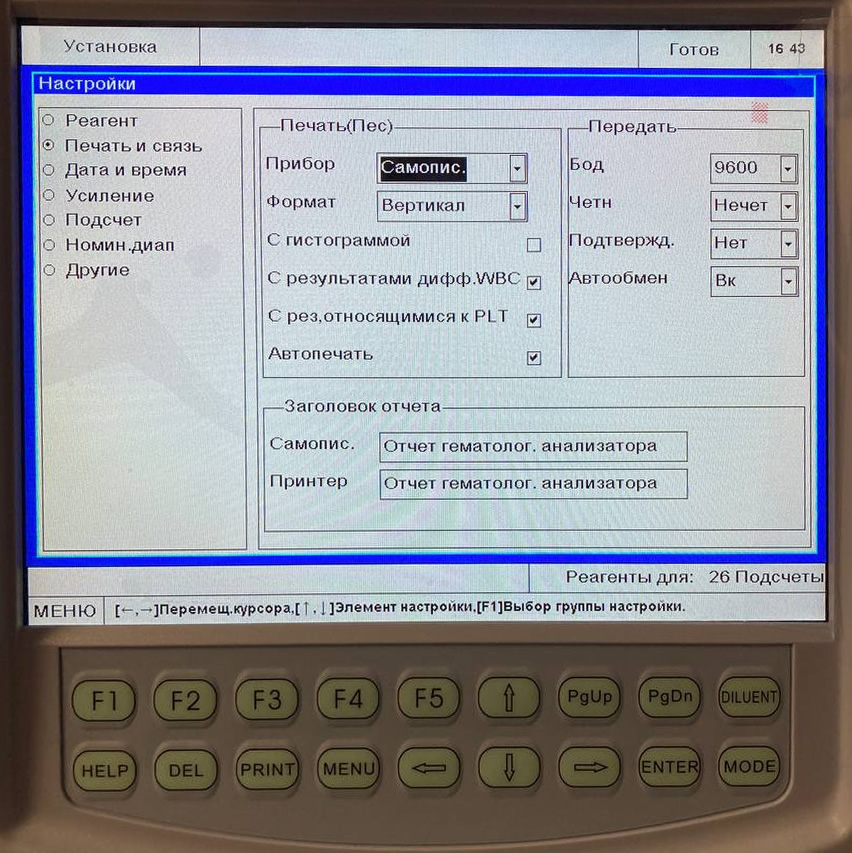

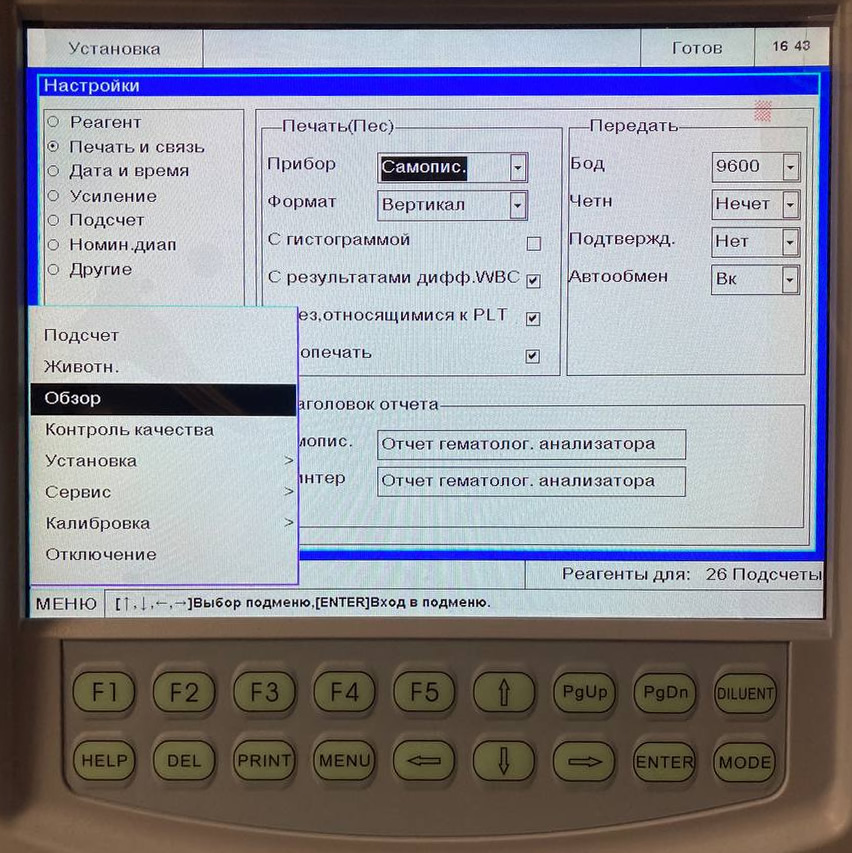

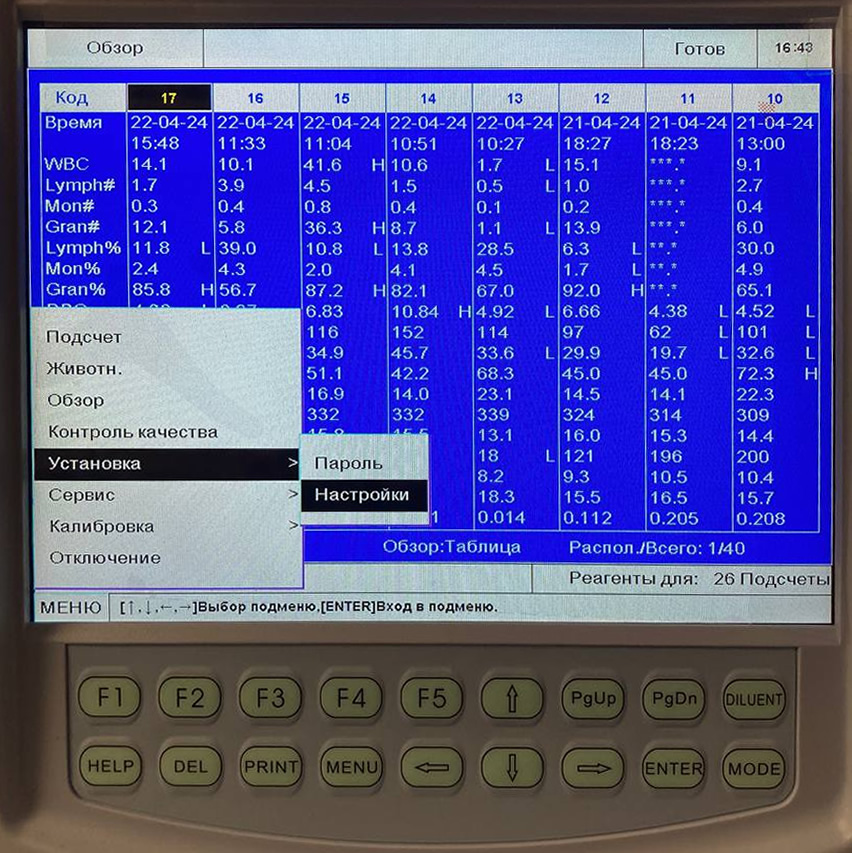

В настройках аппарата, в разделе "Printing and Communication Settings" настройте параметры обмена согласно изображению.


Русском варианте панели управления ODD - Нечетный или Четность - Нет. Убедитесь, что параметры Handshake и Auto установлены верно.

Настройка программы

Зайдите в программу под учетной записью администратора.

В разделе "Администрирование/Конфигурация/Периферийные устройства" нажмите кнопку "Поиск устройств". Если связь с программой "Менеджер оборудования Вет-Ассистент" установлена, и в ней сконфигурировано устройство, то данное устройство появится в списке найденных устройств.

Перейдите в раздел "Администрирование/Конфигурация/Анализаторы". Добавьте новый анализатор, указав его тип и название в программе.

После добавления анализатора в программу данные с аппарата будут доступны в программе.
